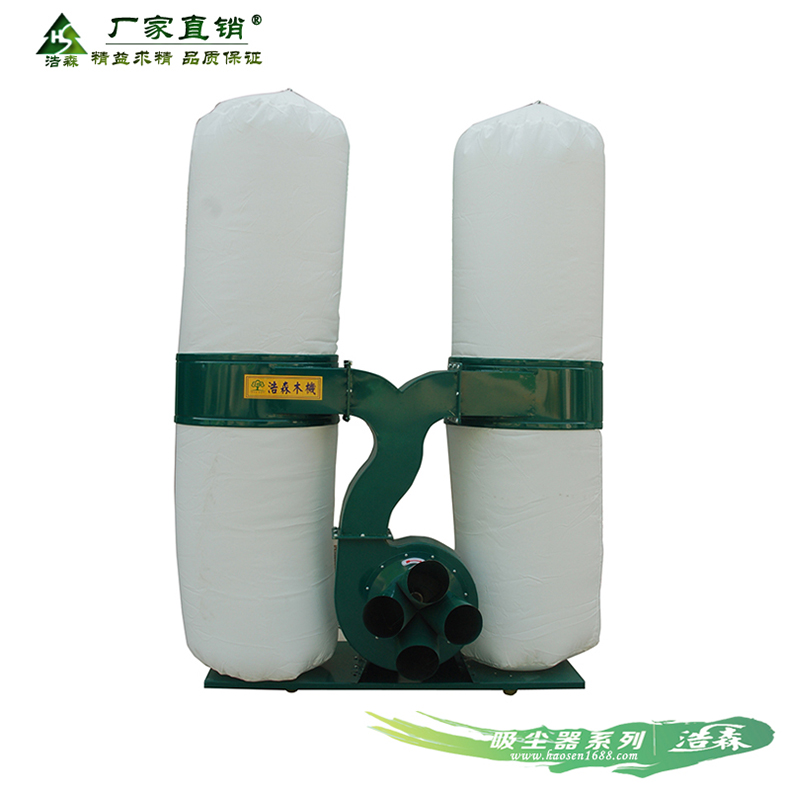

MF9040双桶布袋吸尘器技术参数详细说明
作者:浩森  发布时间:2019-06-29

MF9040双桶布袋吸尘器技术参数详细说明


参数详细说明:更多参数前往产品中心

1、规格:MF9040型4千瓦分双桶两种类型(频率一般都是50Hz):

4千瓦380v双桶、

2、电压:

国标纯铜电机,国内常见电压为380V。

根据国际上不同地区电网区别划分为几种(出口用):415v,400v,220v(三相)等诸多电压分类。

3、风量、风速:

实际使用中管道直径大小、长短都会影响机器的风速,风量也会出现波动。管道口径越大,风力越大。标准风速35米/秒,风力4400立方米/时。

4、吸尘口径:

机器变径为:标准为205mm—100mm×4(205mm端与设备上接口对接,100mm端与10cm直径吸尘软管对接)。

口径可根据需求定制(以下为常见尺寸):

205mm变一个口(45mm至300mm之间);

205mm变两岔口:2×(55mm,65mm,75mm,85mm,100mm,120mm,150mm...);

205mm变三岔口:3×(65mm,75mm,85mm,95mm,100mm,120mm,150mm...);

205mm变四岔口:4×(100mm,120mm...);

205mm变五岔口/六岔口:5×(60mm,85mm...);6×(60mm,85mm...);

注释:205mm是与机器对接的口径。

5、圆桶:

直径630mm,高度:300mm.圆桶上下均有凹槽,作用是与布袋钢圈贴合。圆桶在电机侧区分左右。

6、集尘袋尺寸:

布袋采用优质钢圈、弹丝牛津布料精心缝制而成,与圆桶配套。布袋直径630mm,高度1000mm。集尘袋分上袋和下袋。区别在于

①上袋稍薄,主要起阻隔粉尘和透气的作用,底部带有挂鼻以方便支杆挂钩撑起。

②下袋稍厚,主要起装载粉尘和杂物的作用。

布袋定制种类大致两种:一种是带钢圈的,装在吸尘器上与圆桶内侧凹槽,这种布袋口径是固定的,长度根据需求制做。

另一种是系带的,这种布袋直径、长度均可根据需求定做。

7、除尘效率:

根据待吸尘风量及压力的大小,可选单桶、双桶、四桶或多桶组合布袋机以满足设施除尘回收及净化要求,其除尘效率与滤袋特性有关,一般在80-90% 之间。

8、适用范围:

广泛用于:家具木业、金属研磨、打磨抛光、切割雕刻、搅拌粉体集尘等行业含尘废气,如木屑,打磨,粉碎,纤维和尘土以及物料输送等场合除尘及配套粉尘回收器使用

9、优势:

“桶式布袋吸尘机”是基于结合小型机台抛光打磨设备所配套的除尘回收装置而进行设计制造,在风机结构上增加了多个吸尘口,布袋机底部设万向脚轮可以灵活移动,方便与其相配套的设备随意移动或变换位置

10、安装步骤:

10.1安装脚轮:把底盘倒置,在底盘四角处安装四个脚轮,之后翻转正放底盘。

10.2安装机座:将电机底座的底板孔与底盘的底板孔对准,用螺丝固定。

10.3 安装机壳:把橡胶垫片放在风机接口处,其密封作用,用螺丝、垫圈固定。

10.4安装三通:将橡胶垫放在机壳的出口处,把三通放在机壳上面,孔与孔对准用螺丝固定。

10.5 安装圆筒:分别将两个圆筒放在三通的两边各一个,圆筒出口与三通出口之间孔与孔对齐,用螺丝固定,然后安装支杆1和支杆2,左右两边共4个,分别用螺丝固定。

10.6安装集尘袋和四通: 将集尘袋放在圆筒的上下开口处,用钢圈把集尘袋固定在圆筒上下的内侧,两边上下为4个分别固定,然后安装四通,将四通管大口与主机上方进风口处固定。

10.7机器连接线路:把吸尘器连接到电源为380v的接地式插座上。调试后可以开始正常工作。

安装视频请点击(安装视频)。

11、设备维护:

11.1、在使用前,应先检查线路是否破损,插头是否松脱或破裂,以免发生事故。

11.2、在使用过程中,若发生漏电、电机温度过高或有异常响声现象时应立即停机维修,以免电机过热而烧坏。

11.3、每次使用完毕,应先切断电源,然后将吸尘袋中的杂物清除干净,擦净机身。

12、注意事项

12.1、请勿将手伸入主机内,以免发生人身安全。

12.2、请勿用来吸取液体、玻璃渣、粘性物体、金属导电粉末、较 大体积的物品及坚硬物体等。

12.3、移动吸尘器时应小心缓慢移动。

12.4、机器出现异常,请停止使用,并及时联系厂家。
