关于木工机械设备粉尘的解决方案-布袋式除尘器
作者:P  发布时间:2021-01-18


背景技术:

在木材加工过程中会产生很多的粉尘和木屑,这些粉尘和木屑掺杂在空气中,进入工人的呼吸道,会对工人的身体健康造成极大危害,现有技术中,主要通过工人佩戴口罩来解决这一问题。但是粉尘和木屑会跟随空气四处飘散,对大气和附近物体表面造成污染。

为了解决上述技术问题,市场上出现了一种木工吸尘器,主要包括蜗壳形进风装置、设置在蜗壳形进风装置一侧的风机、设置在蜗壳形进风装置末端出风口的滤袋,蜗壳形进风装置的一侧设置有进料口,粉尘和木屑从该进料口进入,然后经由蜗壳形进风装置进入到滤袋中。但进料口位置较低,且位置固定,不能适应不同加工高度的设备,粉尘吸附效果不佳。

技术实现要素:

为此,本实用新型要解决的技术问题在于克服现有技术的不足,从而提供一种布袋式木工吸尘器,通过波纹管作为进料管的延长,可以任意改变管口朝向和高度,更好地吸取空气中的粉尘和木屑。

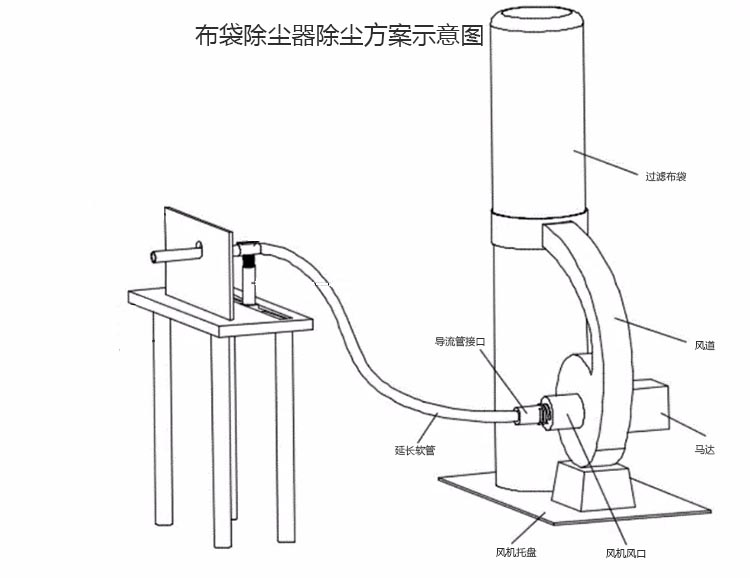

为了实现上述目的,本实用新型提供了一种布袋式木工吸尘器,包括底座、风机、蜗壳形引导装置、滤袋,所述蜗壳形引导装置设置在底座上,所述风机设置在蜗壳形引导装置的一侧,所述滤袋设置在蜗壳形引导装置的末端出风口处,所述蜗壳形引导装置一侧连通有进料管,所述进料管的末端连接有波纹管;所述底座的一侧设置有移动支架,所述移动支架上设置有夹持波纹管的卡箍,所述卡箍与移动支架可移动连接,所述卡箍的一侧设置有卡板,所述卡板上开设有一通孔,所述波纹管末端穿过通孔,且与通孔间隙配合。

进一步地,所述进料管的内部设置有内螺纹,所述波纹管与进料管连接的一端设置有连接头,所述连接头中空设置,且外侧设置有外螺纹,所述连接头与进料管螺纹连接。

进一步地,所述移动支架包括支撑板和设置在支撑板下表面的支撑脚,所述支撑板沿长度方向开设有t形的滑槽,所述滑槽内容置有t形的滑块,所述卡箍设置在滑块上,跟随滑块沿滑槽滑移。

进一步地,所述滑块上连接有套筒,所述套筒内侧沿长度方向设置有多个第一凸环,所述卡箍下方铰接有套杆,所述套杆的外侧沿长度方向设置有多个第二凸环,所述套杆与套筒通过第一凸环与第二凸环卡接而固定。

本实用新型提供的一种布袋式木工吸尘器,通过在进料管可拆卸连接波纹管,延长了进料长度,使波纹管末端管口的朝向和高度可以任意改变,能更好地吸取漂浮在空气中的木屑和粉尘;在长时间的木材加工中,波纹管末端通过卡箍和卡板固定,不用人工手持,节省了人力。
